便攜式金相顯微鏡又名現場金相顯微鏡。由于其進行檢測時不會破壞工件，能保證工件的完整性，從而廣泛適用于航空、機械、車輛、、冶金、軋輥、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路、造船、電廠、設備安裝、大型模具、檢測、質量監督、理化試驗室等行業應用。還可應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或對材料處理后金相組織的研究分析等工作。
主要功能：

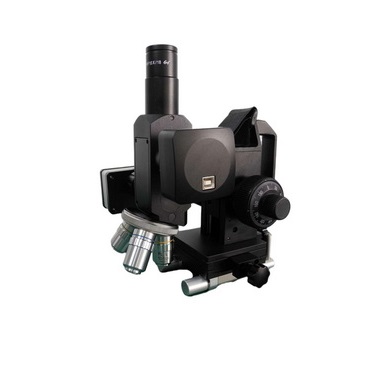

PD20是一系列新型用于現場觀察、分析的金相顯微鏡。
● 采用標準195光學系統，配置平場消色差金相物鏡；
● 視野范圍大，視場背景均勻，成像分辨率高、質量清晰，眼點高，觀察更舒適；
● 采用3W高還原真彩LED光源，支持適配器、充電寶、手機（反充）、車載供電等設備供電；
● 采用粗微動同軸調焦機構，滿足國家對金相顯微鏡所制定的行業標準，兩級差速手輪，實現對目標的快速和精準對焦功能；
● 攝像頭可與觀察筒同時觀察，通過智能手機、平板電腦等智能設備同步成像；
● 可選配數碼攝像裝置（工業相機）、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用場合∶工廠檢測檢驗、野外金屬觀察、鍋爐表面檢測，教學實驗教室等；
● 應用范圍:金屬、礦產、陶瓷、電子等。
技術參數：
|
光學系統
|
有限遠色差校正光學系統
|
|
放大倍數范圍
|
40×～1000×
|
|
目鏡
|
10×大視野、高眼點平場目鏡，視場數Φ20（單位：mm）
|
|
物鏡
|
有限遠平場物鏡：4×/10×/20×/40×/50×/100×（Dry）
|
|
觀察筒
|
目鏡觀察筒與攝像頭同時觀察
|
|
物鏡轉換器
|
單孔/三孔轉換器可選
|
|
粗微調焦裝置
|
粗微同軸調焦，粗調行程30mm，微調每圈0.2mm，格值2μm，粗調帶松緊調節
|
|
XY移動臺
|
帶開關磁力底座，三層機械移動臺，吸力達125KG
|
|
光源電氣
|
3W真彩LED，適配器、充電寶、手機（反充）、車載供電等設備供電
|
|
攝像接口
|
可調C-MOUNT適配器接口
|
|
數碼攝像系統
|
可配置攝像裝置（CMOS/CCD工業相機等）及軟件系統
|
|
數碼照相裝置
|
可配置CANON、NIKON、OLYMPUS等多種數碼相機
|
|
金相分析系統
|
Puda ImageView圖像處理軟件、專業金相組織評級軟件等可選
|
產品型號
|
名稱
|
PD20-1
|
PD20-2
|
PD20-3
|
PD20-4
|
PD20-5
|
|
主機（3WLED)
|
●
|
●
|
●
|
●
|
●
|
|
粗微同軸調焦機構
|
●
|
●
|
●
|
●
|
●
|
|
WF10×/18mm 平場目鏡
|
●
|
●
|
|
|
|
|
WF10×/20mm 高眼點平場目鏡
|
○
|
○
|
●
|
●
|
●
|
|
WF12.5X 目鏡
|
○
|
○
|
●
|
●
|
●
|
|
單孔物鏡接口
|
●
|
|
|
|
|
|
3孔傾角轉換器
|
|
●
|
●
|
●
|
●
|
|
有限遠平場金相物鏡4×
|
○
|
○
|
○
|
○
|
○
|
|
有限遠平場物鏡10×
|
●
|
●
|
|
|
|
|
有限遠平場物鏡20×
|
○
|
●
|
|
|
|
|
有限遠平場物鏡40×
|
●
|
●
|
|
|
|
|
有限遠平場金相物鏡10×
|
|
|
●
|
●
|
●
|
|
有限遠平場金相物鏡20×
|
|
|
●
|
●
|
●
|
|
有限遠平場金相物鏡40×
|
|
|
●
|
●
|
●
|
|
有限遠平場金相物鏡50×
|
○
|
○
|
○
|
○
|
○
|
|
有限遠平場金相物鏡100×
|
○
|
○
|
○
|
○
|
○
|
|
XY移動臺帶開關磁力底座
|
○
|
●
|
●
|
●
|
●
|
|
三通攝像接口
|
|
○
|
●
|
●
|
●
|
|
DC電源
|
●
|
●
|
●
|
●
|
●
|
|
5000MA充電寶
|
○
|
●
|
●
|
●
|
●
|
|
產品說明書
|
●
|
●
|
●
|
●
|
●
|
|
數碼CCD 500萬
|
|
|
●
|
●
|
|
|
WIFI數碼CCD 500萬
|
|
|
|
|
●
|
|
金相評級軟件
|
|
|
|
●
|
|
|
打磨拋光設備
|
○
|
○
|
●
|
●
|
●
|
|
包裝紙箱
|
|
|
|
|
|
|
泡沫包裝
|
|
|
|
|
|
|
符號“●”為標準配置部件 “○”為選配部件
|
